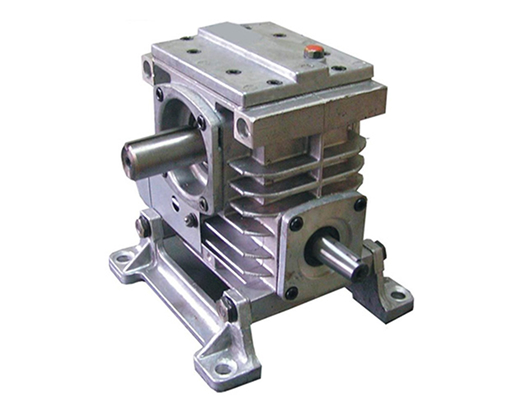

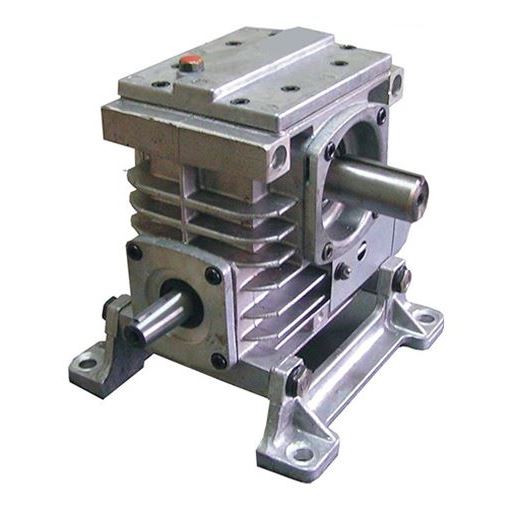

Ч-80

Назначение червячных редукторов Ч-80

Редукторы червячные одноступенчатые универсальные предназначены для изменения крутящих моментов и частоты вращения вала в качестве комплектующих в приводах машин, оборудования и механизмов.

Условия применения червячных редукторов Ч-80:

нагрузка постоянная и переменная, одного направления и реверсивная;
работа с периодическими остановками и длительная до 24 часов в сутки;
вращение валов в любую сторону;
частота вращения входного вала не более 1800 об/мин;
атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
климатические исполнения У,Т для категорий размещения 1-3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69.

Заказать товар

Технические характеристики редуктора Ч-80:

Номинальное передаточное число		8	10	12.5	16	20	25	31.5	40	50	63	80
Частота вращения входного вала, 750 об/мин	Крутящий момент на вых. валу, Н*м	280	280	280	280	280	280	280	280	280	280	280
	Термическая мощность, кВт	3.1	3.1	3.1	3.1	3.1	3.1	3.1	3.1	3.1	3.1	3.1
	КПД, %	89	89	89	89	89	89	89	89	89	89	89
Частота вращения входного вала, 750 об/мин	Крутящий момент на вых. валу, Н*м	250	250	250	250	250	250	250	250	250	250	250
	Термическая мощность, кВт	3.6	3.6	3.6	3.6	3.6	3.6	3.6	3.6	3.6	3.6	3.6
	КПД, %	90	90	90	90	90	90	90	90	90	90	90
Радиальная нагрузка на входном валу, Н		500
Радиальная нагрузка на выходном валу, Н		4000

Пример записи условного обозначения редуктора Ч-80 при заказе:

Ч-80-8-51-1-2-Квх.Цвых.-У1;
Ч-80-10-52-1-2-Квх.Цвых.-У1;
Ч-80-12,5-53-1-2-Квх.Цвых.-У1;
Ч-80-16-52-1-2-Квх.Цвых.-У1;
Ч-80-20-51-1-2-Квх.Цвых.-У1;
Ч-80-25-51-1-2-Квх.Цвых.-ВУ1;
Ч-80-31,5-52-1-2-КЦ-В-У1;
Ч-80-40-56-3-1-Квх.Пвых.-У3;
Ч-80-50-51-1-2-КЦ-В-У1;
Ч-80-63-52-1-2-Квх.Цвых.-У1;
Ч-80-80-53-1-2-Квх.Цвых.-У1.
